Déploiement d’un répéteur point haut Meshcore

Lorsque l’on découvre MeshCore (ou le Mesh de manière générale), il est facile de penser que la réussite d’un déploiement de site dépend essentiellement de son matériel. On compare les modules radio, les antennes, les batteries ou les panneaux solaires, en cherchant naturellement la configuration qui offrira les meilleures performances.

Avec le temps, j’ai compris qu’avec la meilleure des fabrications et les meilleurs composants, le challenge n’est pas forcément gagner.

Le facteur qui détermine le plus la performance d’un répéteur est bien souvent… l’endroit où il est installé.

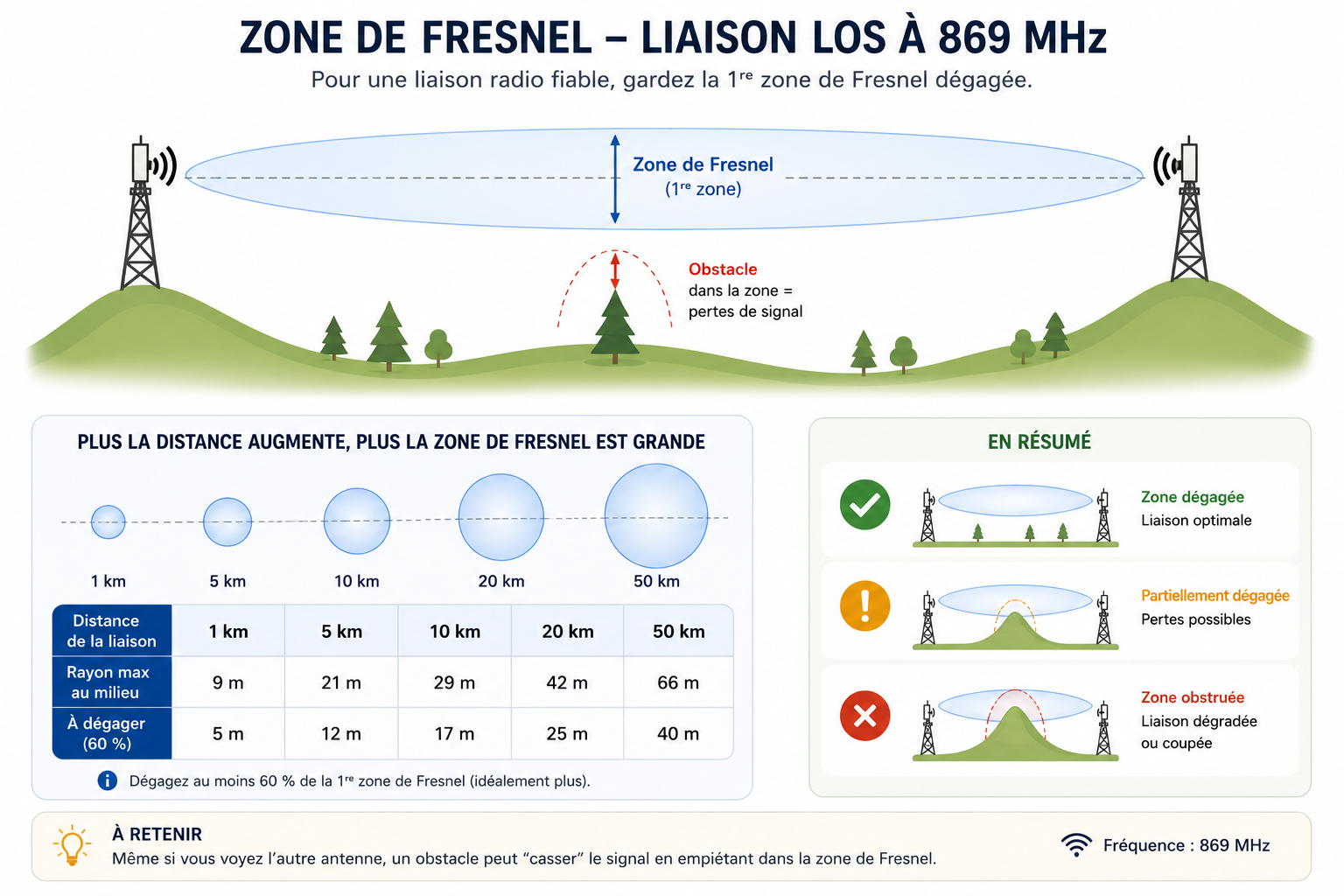

Quelques dizaines de mètres de différence sur un relief, un mètre au dessus une ligne d’arbres, du feuillage, un résineux, un environnement radio plus ou moins perturbé ou un mauvais choix d’antenne peuvent transformer un excellent projet matériel en un répéteur quasiment inutile. À l’inverse, un site soigneusement étudié permet parfois d’établir des liaisons que l’on n’aurait jamais imaginées en regardant simplement une carte.

Après plusieurs déploiements et de nombreuses sorties de reconnaissance, j’ai progressivement construit une méthode de travail. Elle n’a rien de révolutionnaire et elle continuera certainement d’évoluer, mais elle me permet aujourd’hui d’aborder chaque nouveau projet avec une démarche structurée plutôt qu’avec des suppositions. Mais surtout avec un taux de réussite augmentée.

Ce mode opératoire répond à plusieurs objectifs :

• • • éviter de perdre une journée entière sur un site qui ne pourra jamais fonctionner correctement ;
    • comparer objectivement plusieurs emplacements potentiels ;
    • documenter chaque installation afin de faciliter son suivi dans le temps ;
    • concevoir un réseau MeshCore cohérent plutôt qu’une succession de répéteurs isolés.

Au fil de cet article, je vais détailler cette méthode telle que je l’applique aujourd’hui. Vous y trouverez également un outil que j’ai développés pour m’aider dans cette démarche : un calculateur de chaîne RF permettant de vérifier rapidement la cohérence réglementaire d’une installation.

En fin d’article, je mettrai également à disposition la dernière version de ma procédure de déploiement au format PDF. Cette fiche de terrain synthétise l’ensemble des vérifications que j’effectue avant toute installation définitive et constitue un aide-mémoire pratique lors des sorties sur le terrain.

1. Concevoir un répéteur commence derrière un écran

Contrairement à ce que l’on pourrait penser, la première étape d’un déploiement ne consiste pas à préparer son sac à dos.

Elle commence devant un ordinateur. Avant même de programmer une sortie, j’essaie de comprendre le territoire. Je cherche à identifier les lignes de crête, les vallées, les ruptures de relief et les ouvertures naturelles susceptibles de favoriser la propagation radio. Cette première phase permet déjà d’éliminer de nombreux emplacements qui paraissaient pourtant intéressants à première vue.

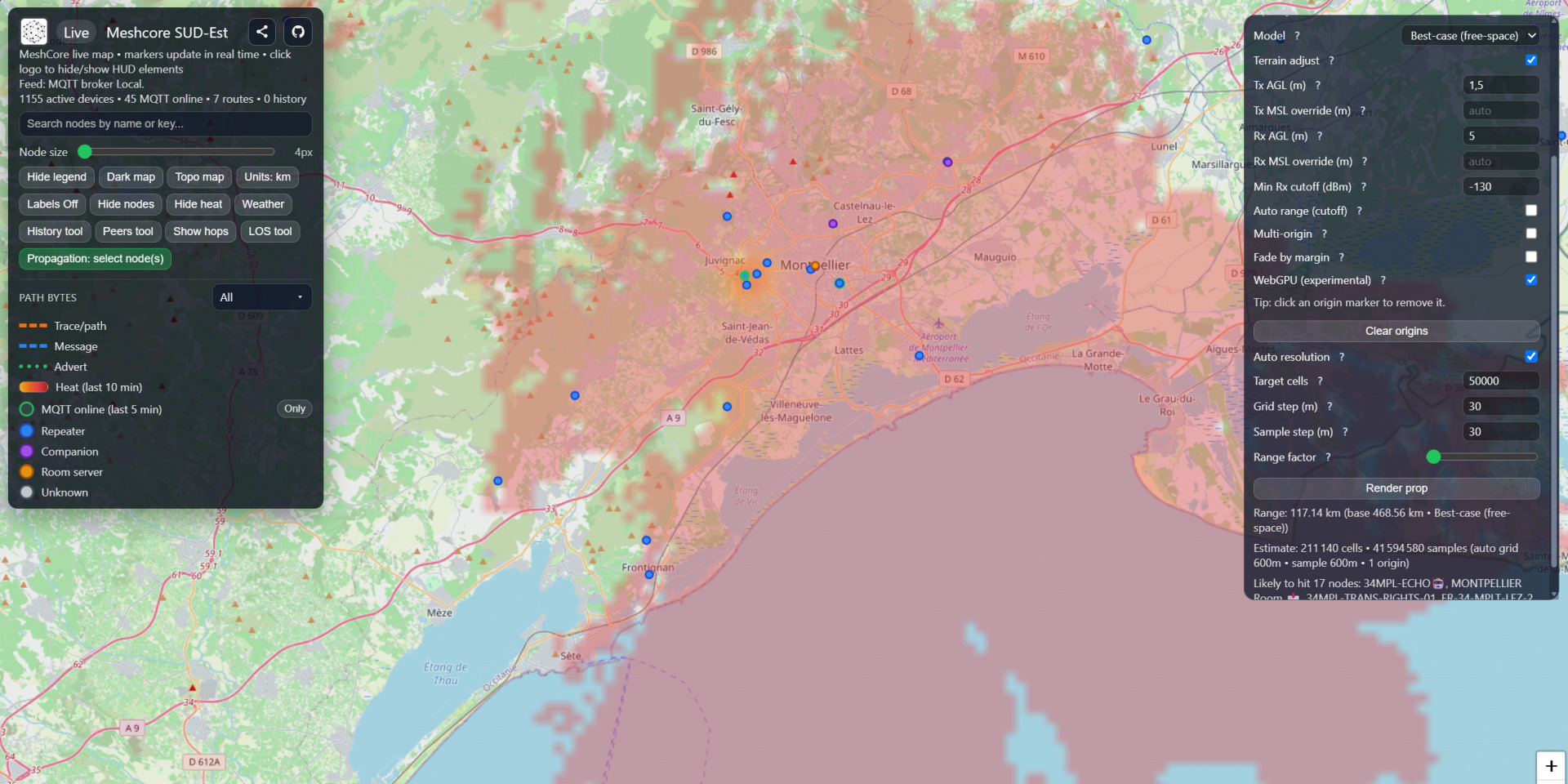

Pour cela, j’utilise principalement les cartes topographiques, les Modèles Numériques de Terrain (MNT) et des sites de simulations de couvertures. Aucun de ces outils n’est capable de prédire avec certitude le comportement réel d’une liaison radio, mais ils permettent de construire une hypothèse de travail particulièrement pertinente. Mes sites de références pour les simulations :

• • Avec les outils du client web companion
  • Meshtastic Coverage Map (rapide pour des estimations LoRa).
  • Radio Mobile Online (gratuit et très pertinent pour des simulations réalistes).
  • CloudRF (la solution la plus moderne et la plus riche en fonctionnalités).
  • Les cartes communautaires Meshcore

Je ne cherche pas encore à savoir si le répéteur fonctionnera. J’essaie plutôt de répondre à une question beaucoup plus simple : ce site mérite-t-il réellement que je me déplace ?

Au fil des mois, j’ai appris à me méfier des conclusions trop rapides. Le point culminant d’une région n’est pas forcément le meilleur emplacement (sans discrétion, trop arborée, risque incendie, etc…). Une altitude élevée ne garantit ni une bonne ouverture radio, ni une bonne couverture du territoire. À l’inverse, une crête secondaire, située quelques dizaines de mètres plus bas, peut parfois offrir une visibilité bien plus intéressante vers les secteurs que l’on souhaite desservir.

Je profite également de cette étude pour rechercher les éventuels répéteurs MeshCore déjà présents dans le secteur, les installations radio existantes, les obstacles susceptibles de masquer certaines directions ainsi que les contraintes liées au terrain. Lorsque cela est possible, j’essaie aussi d’anticiper les variations saisonnières. Une forêt traversée en hiver n’offre pas les mêmes conditions de propagation qu’au cœur de l’été, lorsque le feuillage est pleinement développé.

Cette première phase demande parfois plusieurs heures. Pourtant, c’est probablement celle qui me fait gagner le plus de temps par la suite. Une bonne préparation évite de nombreuses sorties inutiles et permet de concentrer les reconnaissances sur quelques sites réellement prometteurs.

2. La visite terrain et le sondage

Une fois un ou plusieurs sites sélectionnés sur carte, vient le moment que je préfère : la reconnaissance sur le terrain (sondage/audit).

Cette sortie n’a rien d’un déploiement. À ce stade, je ne cherche pas encore à installer un répéteur, mais simplement à vérifier que la réalité correspond à ce que j’avais imaginé devant mon écran. Et très souvent, elle réserve quelques surprises.

Il m’est arrivé de découvrir qu’un point haut, pourtant idéal sur les cartes, était en réalité entièrement entouré d’une végétation dense. À l’inverse, certains emplacements qui semblaient peu prometteurs offrent une ouverture radio remarquable dès que l’on s’y trouve.

C’est précisément pour cette raison que je considère la reconnaissance comme une étape indispensable. Les outils de simulation sont devenus extrêmement performants, mais ils ne remplacent jamais l’observation humaine.

Pendant cette visite, je prends le temps de regarder bien au-delà de l’emplacement où pourrait être fixé le répéteur. Je cherche à comprendre comment les ondes vont pouvoir « quitter » le site. Une vallée orientée dans la bonne direction, une ligne de crête dégagée ou un col peuvent parfois constituer de véritables autoroutes radio.

Je réalise également un important repérage photographique. Non seulement ces clichés me permettront de préparer l’installation définitive, mais ils constituent aussi une mémoire précieuse du site. Quelques temps plus tard, il est beaucoup plus facile de se rappeler l’orientation d’un support, la nature du terrain ou les différents accès lorsque l’on dispose d’information photographique complète (Pylône, arbre, angle solaire, dégagement, appui, discretion).

Cette première visite est aussi l’occasion de répondre à des questions très pragmatiques :

• • • Comment accéder au site avec le matériel ?
    • Faudra-t-il marcher dix minutes… ou une heure ?
    • Le terrain est-il praticable toute l’année ?
    • L’installation sera-t-elle suffisamment discrète pour ne pas attirer inutilement l’attention ?
    • En cas de panne, pourrai-je intervenir rapidement ?

Toutes ces questions peuvent paraître secondaires lorsque l’on débute. Pourtant, elles conditionnent souvent la pérennité d’une installation. Un excellent répéteur qui devient inaccessible plusieurs mois par an ou qui nécessite une journée entière de marche pour opérer une maintenance finira généralement par être abandonné.

3. Une installation temporaire mieux qu’un mauvais déploiement

Lorsque le site me paraît suffisamment intéressant, je passe alors à la première véritable évaluation radio. Là encore, je résiste à la tentation de monter immédiatement l’installation définitive.

Je préfère utiliser un répéteur mobile alimenté sur batterie, accompagné d’un terminal Companion. Cette configuration légère me permet de déplacer facilement le matériel de quelques mètres si nécessaire et de comparer plusieurs emplacements sans démonter une installation complète.

Ces quelques dizaines de mètres peuvent sembler insignifiants. Pourtant, en radio, ils suffisent parfois à transformer complètement la qualité des liaisons.

Je laisse ensuite le réseau vivre pendant quelques minutes, voire plusieurs heures lorsque les conditions le permettent. Les premiers voisins apparaissent progressivement, les adverts commencent à circuler et le répéteur révèle peu à peu sa véritable place dans le maillage MeshCore.

Je consulte régulièrement la vue des voisins ainsi que les informations fournies par la commande discover.neighbors + neighbors. Ce n’est pas uniquement le nombre de nœuds détectés qui m’intéresse, mais surtout leur qualité. Un répéteur capable de découvrir de nombreux voisins avec des liaisons instables n’est pas forcément plus intéressant qu’un autre qui entretient seulement quelques connexions, mais particulièrement robustes.

4. Tester un répéteur ne se fait jamais seul

L’une des erreurs que j’ai commises lors de mes premiers déploiements consistait à réaliser mes essais sans prévenir les autres utilisateurs MeshCore du secteur. Le résultat était souvent décevant. Je concluais parfois qu’un site n’était pas intéressant alors qu’en réalité, les autres répéteurs étaient simplement inactifs pendant mes essais. Maintenant que je suis détenteurs des tous les répéteurs points hauts du secteur, il est bien plus facile de contourner cette nécessité.

Aujourd’hui, lorsque j’interviens dans une zone où je ne possède pas déjà un répéteur en service, j’informe systématiquement la communauté quelques temps avant ma sortie. Je demande aux propriétaires des stations voisines de générer quelques adverts pendant la période de test.

Cette simple coordination améliore considérablement la qualité des mesures. Elle permet d’observer un réseau proche des conditions réelles de fonctionnement et évite d’écarter un site uniquement parce que les autres nœuds étaient silencieux au moment de la campagne de mesures.

Au final, cette phase de validation radio est probablement celle qui influence le plus ma décision. Les simulations m’indiquent où aller, mais ce sont les mesures réalisées sur le terrain qui décident si le site mérite réellement de devenir un nouveau maillon du réseau MeshCore.

5. Choisir son antenne

S’il y a un sujet qui revient systématiquement sur les groupes de discussion MeshCore, c’est bien celui du choix de l’antenne. Faut-il installer une 5 dBi ? Une 8 dBi ? Existe-t-il un gain « idéal » pour un répéteur ?

Au début, j’avais moi aussi tendance à penser qu’une antenne offrant davantage de gain était forcément plus performante. Après tout, si 5 dBi fonctionne bien, 8 dBi devrait fonctionner encore mieux… La réalité est un peu plus subtile.

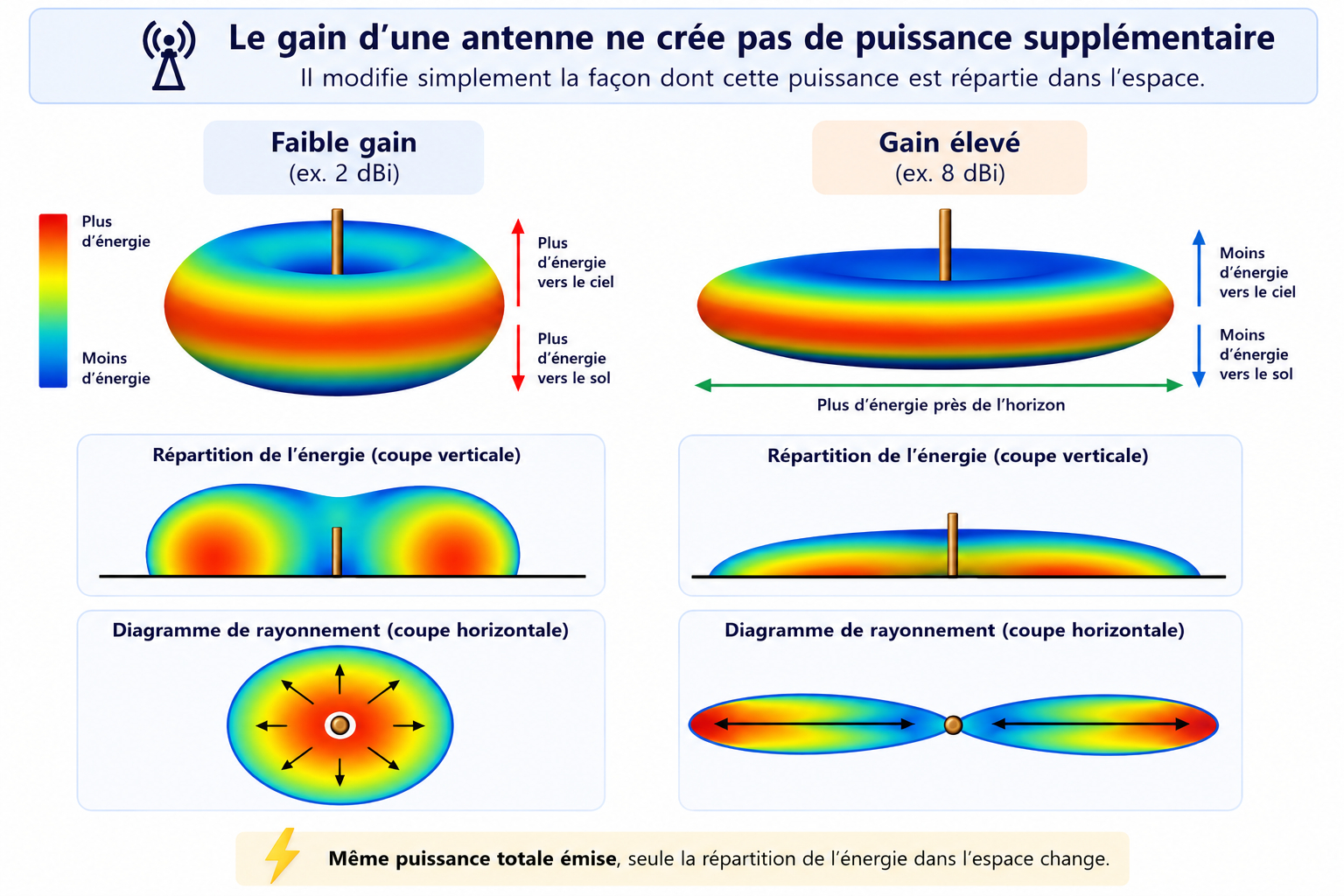

Le gain d’une antenne ne crée pas de puissance supplémentaire. Il modifie simplement la façon dont cette puissance est répartie dans l’espace. Plus le gain augmente, plus le diagramme de rayonnement s’aplatit. L’énergie est concentrée près de l’horizon au détriment des angles plus élevés.

Cette caractéristique peut devenir un formidable avantage… ou un véritable handicap.

Si l’objectif est de couvrir des utilisateurs répartis autour d’un sommet ou sur des reliefs présentant des différences d’altitude importantes, une antenne de gain modéré offrira souvent de meilleurs résultats. Son lobe de rayonnement plus ouvert permet de desservir un volume plus important autour du répéteur.

À l’inverse, lorsqu’un site est destiné à constituer une dorsale radio reliant plusieurs répéteurs éloignés situés à des altitudes comparables, une antenne présentant un gain plus élevé devient particulièrement intéressante. En concentrant davantage d’énergie près de l’horizon, elle favorise les liaisons longue distance.

Autrement dit, je ne choisis jamais une antenne uniquement en fonction de son gain annoncé. Je commence toujours par me poser une question beaucoup plus importante :

5.1. Quel sera le rôle de ce répéteur dans le réseau ?

S’il s’agit d’assurer une couverture locale pour les utilisateurs d’une vallée ou d’un secteur donné, je privilégie généralement une antenne omnidirectionnelle de 5 dBi. Elle représente souvent le meilleur compromis (polyvalence) entre portée et couverture verticale.

En revanche, si le répéteur doit principalement établir des liaisons avec d’autres répéteurs à distantes de plusieurs dizaines de kilomètres, je m’oriente plus volontiers vers une omnidirectionnelle de 8 dBi, à condition que la topographie s’y prête.

Ce choix dépend donc davantage de la géographie du terrain et de l’architecture du réseau que des caractéristiques commerciales de l’antenne.

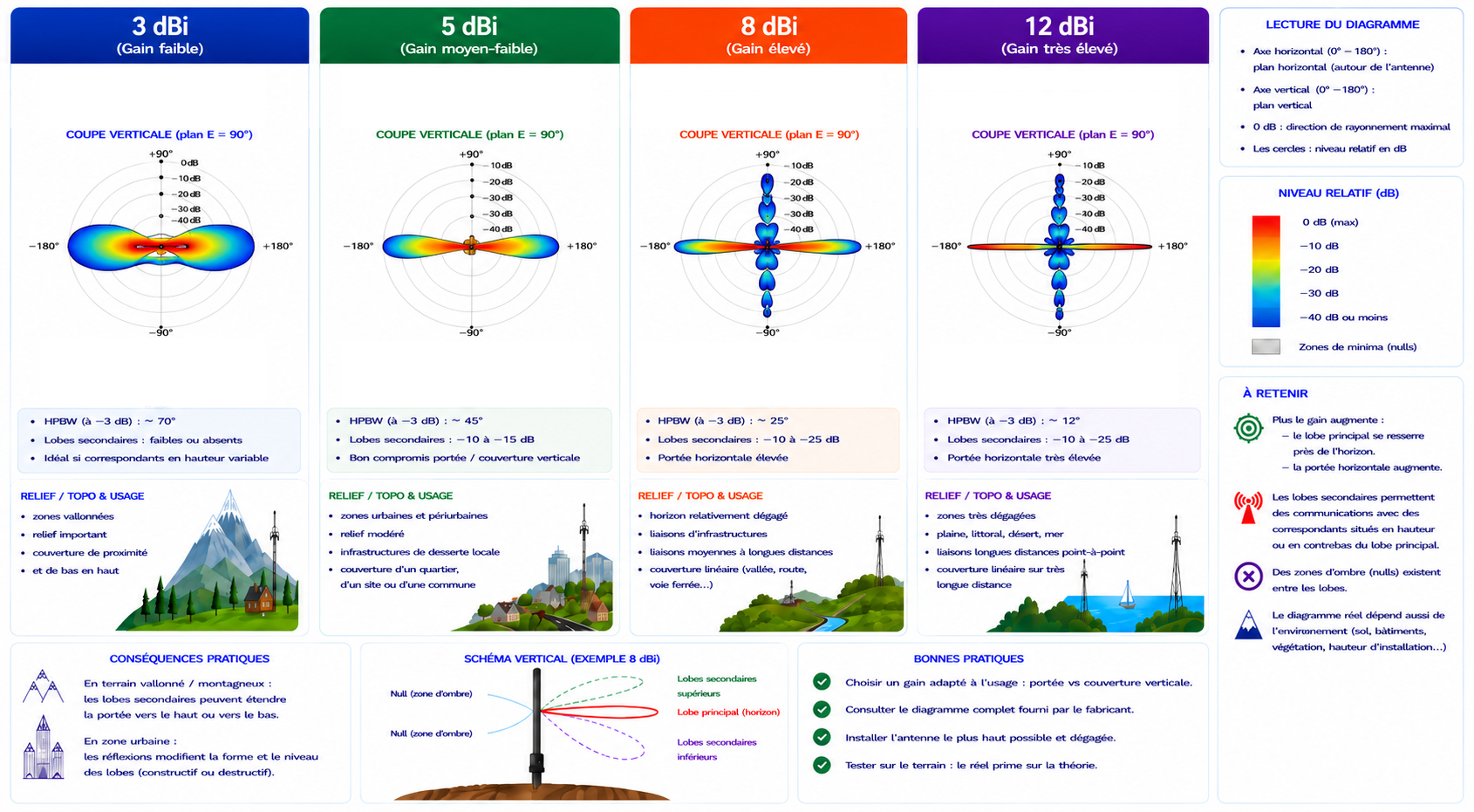

Les diagrammes de rayonnement permettent d’ailleurs de comprendre immédiatement cette différence de comportement. Une antenne de faible gain diffuse son énergie selon un angle plus généreux, tandis qu’une antenne de gain élevé concentre davantage son rayonnement près de l’horizon. Aucun de ces deux comportements n’est intrinsèquement meilleur que l’autre ; chacun répond simplement à un besoin différent.

Dans l’illustration qui précède, nous pouvons comparer plusieurs diagrammes de rayonnement afin de visualiser concrètement l’influence du gain sur la couverture radio. Cette représentation est beaucoup plus parlante qu’une simple valeur exprimée en dBi et explique pourquoi deux antennes pourtant très proches sur le papier peuvent produire des résultats très différents une fois installées sur le terrain.

6. Concevoir une chaîne RF performante… sans sortir du cadre réglementaire

Après avoir choisi le site d’implantation et déterminé le type d’antenne le plus adapté, il reste une étape que je considère essentielle, mais qui est pourtant souvent négligée : vérifier que l’ensemble de la chaîne radio est à la fois performant et conforme à la réglementation.

Lorsque l’on échange sur les forums ou les groupes dédiés à MeshCore, les discussions tournent souvent autour de la puissance d’émission, du gain des antennes ou du choix du câble coaxial. Chacun de ces éléments influence effectivement les performances d’un répéteur, mais ils ne doivent jamais être considérés indépendamment les uns des autres.

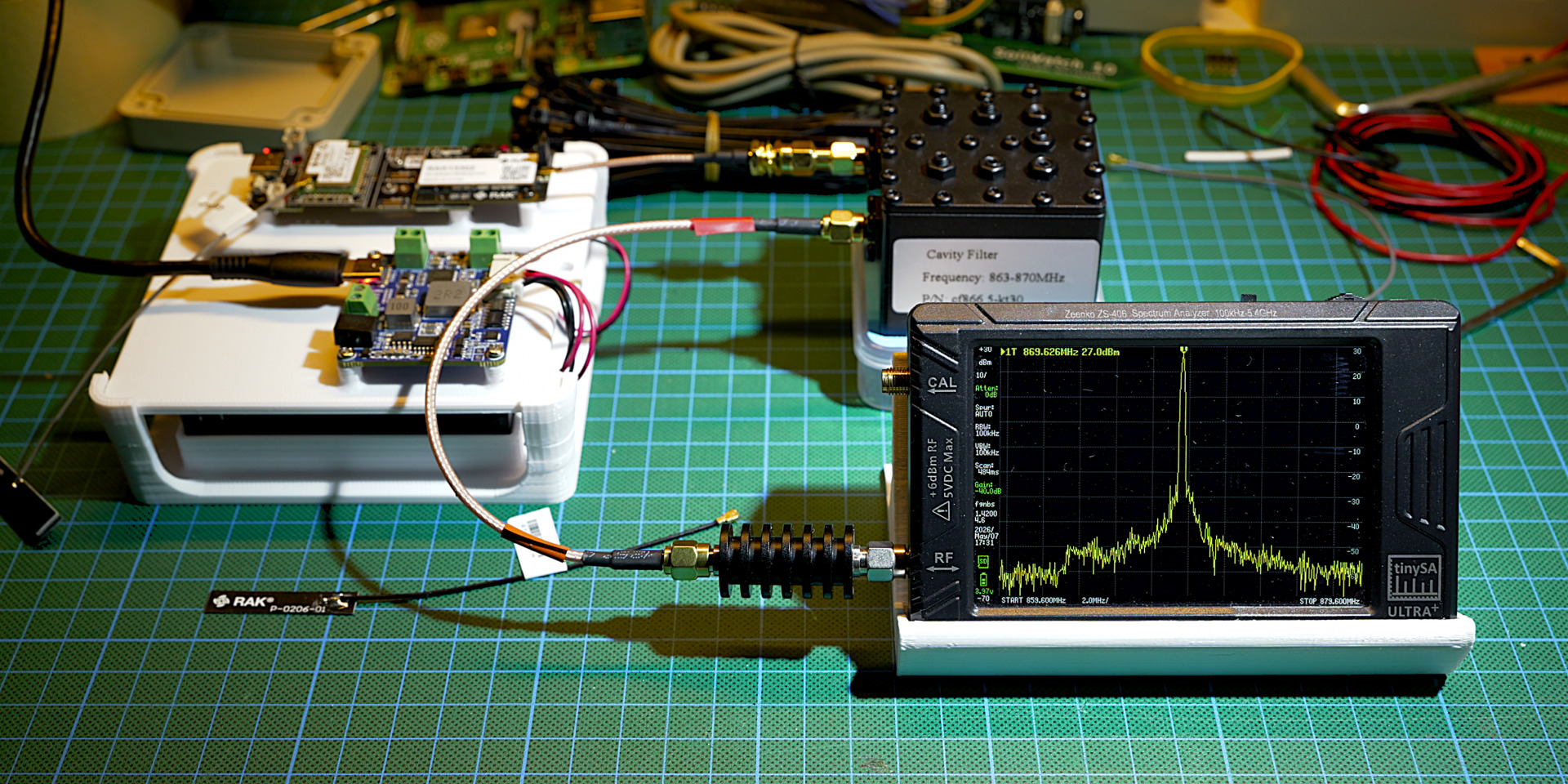

En réalité, c’est l’ensemble de la chaîne RF qui détermine la puissance réellement rayonnée par l’installation.

La puissance configurée dans le firmware n’est qu’un point de départ. Entre le module LoRa et l’antenne, le signal traverse plusieurs composants : un ou plusieurs connecteurs, quelques mètres de câble coaxial, parfois un parafoudre ou un filtre cavité, avant d’être finalement rayonné par l’antenne. Chacun de ces éléments introduit des pertes ou, dans le cas de l’antenne, modifie la façon dont l’énergie est répartie dans l’espace.

C’est cette combinaison qui détermine la Puissance Apparente Rayonnée (PAR ou ERP), autrement dit la puissance réellement émise par l’installation.

Or, cette valeur n’est pas laissée au hasard.

Il est donc tout à fait possible de dépasser cette limite en associant une puissance d’émission élevée à une antenne de fort gain et à une chaîne RF présentant très peu de pertes. À l’inverse, une installation utilisant un câble coaxial inadapté ou inutilement long peut perdre plusieurs décibels avant même que le signal n’atteigne l’antenne.

Dans les deux cas, le résultat n’est pas satisfaisant. Soit l’installation devient non conforme, soit elle dégrade inutilement les performances du répéteur.

C’est précisément pour éviter ces situations que j’ai fabriqué un calculateur de chaîne radiofréquence (RF). Son objectif n’est pas d’obtenir la puissance maximale possible, mais de vérifier rapidement qu’une configuration reste cohérente avec les performances recherchées tout en respectant les limites réglementaires.

L’outil prend en compte l’ensemble des paramètres qui composent une installation : la puissance d’émission configurée sur le module LoRa, le type et la longueur du câble coaxial, les pertes des connecteurs, l’éventuelle présence d’un filtre cavité et, bien entendu, le gain de l’antenne.

En quelques secondes, il permet d’estimer la puissance réellement rayonnée et de visualiser l’influence de chaque composant sur le bilan radio global.

Ce calculateur permet de comparer plusieurs configurations, d’optimiser une installation lorsque cela est pertinent, mais surtout de m’assurer que le répéteur que je m’apprête à installer respecte le cadre réglementaire applicable à la bande 869 MHz.

La conformité n’est pas une contrainte qui s’oppose à la performance : Au contraire, elle fait partie intégrante d’une conception rigoureuse. Une installation bien pensée est avant tout une installation équilibrée, où chaque composant a été choisi pour répondre à un besoin précis plutôt que pour afficher les caractéristiques les plus impressionnantes sur une fiche technique.

En quelques paramètres, il devient possible de visualiser l’influence :

• • • de la puissance d’émission de la carte LoRa ;
    • du type et de la longueur du câble coaxial ;
    • des pertes introduites par les connecteurs ;
    • de la présence éventuelle d’un filtre cavité ;
    • du gain de l’antenne choisie.

Son objectif n’est pas de remplacer une étude radio complète avec des appareils de mesures adaptés, mais de permettre de vérifier rapidement qu’une configuration reste cohérente lorsque l’on ne dispose pas du matériel de mesure approprié.

7. Penser à la maintenance avant le déploiement

Une fois le répéteur installé, le projet n’est pas terminé. Il entre simplement dans une nouvelle phase : celle de l’exploitation et de la maintenance.

Même si l’objectif est de construire une installation la plus autonome et fiable possible, il faut partir du principe qu’un jour ou l’autre, une intervention sera nécessaire. Une mise à jour du firmware, une évolution de la configuration, le remplacement d’une batterie ou tout simplement un contrôle de routine imposeront un retour sur site.

J’essaie donc d’anticiper ces opérations dès la phase de conception.

L’un des points les plus importants concerne les mises à jour OTA (Over The Air). Elles permettent de mettre à jour le firmware sans connexion filaire, mais nécessitent malgré tout de pouvoir établir une liaison avec le répéteur. Selon le matériel utilisé, cette connexion s’effectue généralement en Bluetooth ou en Wi-Fi, ce qui implique de se trouver à proximité immédiate de l’installation.

Le choix de la plateforme matérielle influence directement les possibilités de maintenance.

Les cartes basées sur un ESP32 disposent généralement du Wi-Fi en plus du Bluetooth. Cette double connectivité facilite les mises à jour et les opérations d’administration sur le terrain, à condition de pouvoir s’approcher suffisamment du répéteur.

Les cartes construites autour d’un nRF52, en revanche, privilégient une très faible consommation d’énergie. Elles ne disposent pas de Wi-Fi et les opérations de maintenance reposent essentiellement sur le Bluetooth ou, selon les modèles, sur une connexion USB. Cette architecture est particulièrement adaptée aux installations autonomes alimentées par batterie ou panneau solaire, mais elle impose d’être physiquement proche du répéteur pour intervenir.

Ces contraintes peuvent paraître secondaires lors de la préparation du projet, mais elles influencent directement le choix de l’emplacement. Installer un répéteur au sommet d’un pylône de plusieurs dizaines de mètres, sur une falaise ou dans une zone difficile d’accès peut compliquer considérablement une simple mise à jour logicielle.

Avant de valider définitivement un site, je me pose donc toujours une dernière question : si je dois intervenir dans un an, serai-je capable d’accéder facilement au répéteur pour le maintenir ?

Une installation performante est une installation que l’on pourra continuer à faire évoluer sans transformer chaque opération de maintenance en expédition.

8. Déploiement définitif

À ce stade, la plus grande partie du travail est déjà réalisée. Le site a été étudié, reconnu sur le terrain, validé par des mesures radio, l’environnement électromagnétique a été analysé, l’antenne a été choisie en fonction du rôle du répéteur et la chaîne RF a été vérifiée afin de garantir sa conformité réglementaire.

Il ne reste plus qu’à procéder à l’installation définitive.

Cette dernière étape peut paraître la plus importante puisqu’elle concrétise un projet de plusieurs semaines voir plusieurs mois pour mon premier point haut. Pourtant, c’est probablement la plus simple de toutes les étapes. Lorsque les étapes précédentes ont été correctement menées, le déploiement n’est plus qu’une opération de montage.

Je prends néanmoins le temps de vérifier une dernière fois quelques points essentiels : la solidité de la fixation, l’étanchéité des connecteurs, l’orientation de l’antenne, le secteur solaire du panneau, le bon serrage des différents éléments, la qualité des passages de câbles, un petit collier plastique pour sécuriser le maintien de la connectique Ipex, ainsi que la protection de l’électronique contre les intempéries (spray tropicalisant).

J’accorde également une attention particulière à la maintenance future. Une installation doit pouvoir être entretenue dans le temps après son déploiement. Un accès raisonnable, une documentation photographique complète et quelques notes prises le jour de l’installation feront souvent gagner un temps précieux lors d’une intervention.

Enfin, je réalise une dernière série de contrôles radio afin de vérifier que les performances observées lors de la phase de validation sont bien retrouvées une fois le répéteur installé dans sa configuration définitive.

Au fil des déploiements, cette méthode m’a permis d’éviter de nombreuses erreurs et de construire des sites plus fiables, plus performants et plus faciles à maintenir. Elle continuera certainement d’évoluer, mais elle constitue aujourd’hui la base de chacun de mes projets MeshCore.

Ma procédure d’implantation

Même après plusieurs installations, il est facile d’oublier un contrôle ou de négliger un détail durant l’étude et le déploiement terrain.

C’est pour cette raison que j’ai rédigé une procédure synthétique reprenant l’ensemble des vérifications présentées dans cet article.

Cette fiche ne remplace évidemment pas l’expérience acquise sur le terrain, mais elle constitue un excellent aide-mémoire et garantit que chaque installation est évaluée selon les mêmes critères.

Vous pouvez la télécharger librement au format PDF afin de l’imprimer ou de la conserver sur votre smartphone.
